TN-TT Sistemler
TN Şebeke
Bu şebeke tipi en yaygın sistemdir. TN sistemlerinde doğrudan topraklanmış bir nokta bulunur ve tesisatın açıktaki iletken bölümleri bu noktaya koruma iletkeni ( PE ) ile bağlanır. Bu yapılan işlem işletme topraklamasıdır.
TN tipi şebeke de koruma topraklamasına ve sıfırlamaya müsaade edilir. TN sistemi, nötr (N) ve koruma iletkenlerinin ( PE ) düzenlenmesine göre üç tipe ayrılır;
1) TN - C Sistemi
2) TN – S Sistemi
3) TN – C – S Sistemi
TN tipi şebeke de koruma topraklamasına ve sıfırlamaya müsaade edilir. TN sistemi, nötr (N) ve koruma iletkenlerinin ( PE ) düzenlenmesine göre üç tipe ayrılır;
1) TN - C Sistemi
2) TN – S Sistemi
3) TN – C – S Sistemi

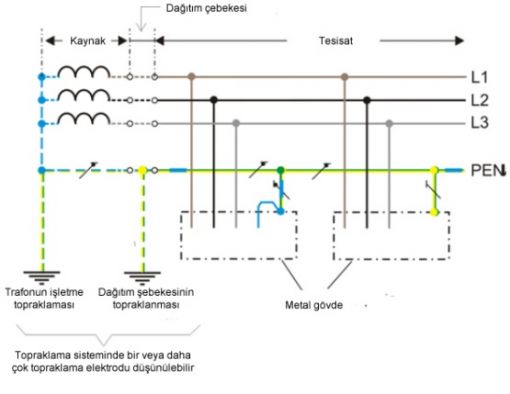

TN – C Sistemi
Tesise ait bütün madeni kısımlar, koruma ve nötr iletkenleri birleştirilerek şebekenin tamamından ortak bir iletken ( PEN ) olarak çekilir.

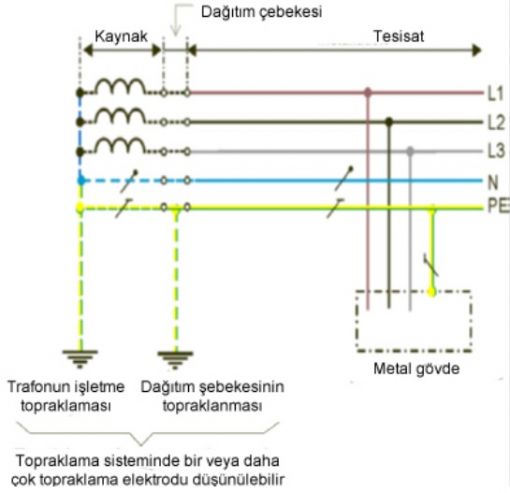

TN – S Sistemi
TN – S sisteminden tesise ait bütün madeni kısımlar, PE koruma hattı üzerinden işletme topraklamasına bağlanır. Koruma ve nötr iletkenleri şebekenin tamamı boyunca ayrı ayrı çekilir.

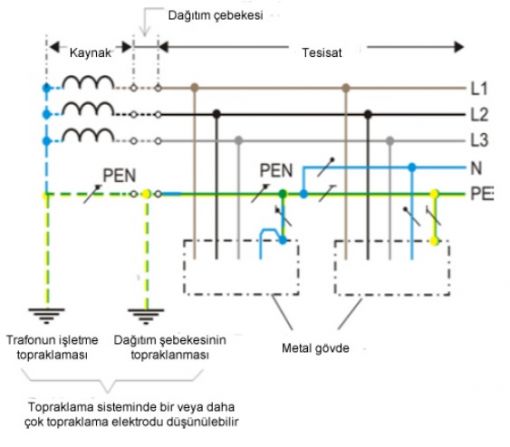

TN – C – S Sistemi
Bu sistem de koruma ve nötr iletkenleri, şebekenin bir bölümünde ayrı ayrı, bir bölümünde de ortak bir iletken olarak çekilir.
TN sistemler de (şebeke) koruma önlemi olarak genelde sıfırlama olarak adlandırılan önlem kullanılır.
Sıfırlama
Tam gövde teması gibi bir yalıtım hatasında elektrik devresinin aşırı akım koruma aygıtları ile açılmasını sağlamak için gerilim altında olmayan iletken tesis bölümlerinin sıfır iletkenine ya da buna iletken olarak bağlanmış olan bir koruma iletkenine ayrı biçimde bağlanmasıdır. Sıfırlamanın amacı; işletme araçlarının gövdesinde yüksek dokunma gerilimlerinin sürekli olarak kalmasının önlemektir.

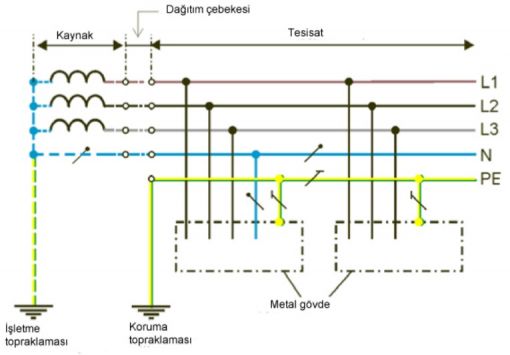

TT Şebekesi
Şebeke topraklama noktasının toprağa doğrudan bağlı olduğu ve gövdelerin şebeke topraklama elektrotlarından ayrı topraklama elektrotlarına bağlandığı sistemdir. Şebekelerin yıldız noktası direkt olarak topraklanmıştır; bu bir işletme topraklamasıdır. Tesise ait iletken kısımlar ise işletme topraklamasından ayrı olarak topraklayıcıya bağlanmıştır. Bu ise koruma topraklamasıdır.
TT sistemler de (şebeke) güvenlik önlemi olarak genelde “koruma topraklaması” olarak adlandırılan bir önlem kullanılır.
Koruma Topraklaması
Tam gövde teması gibi bir yalıtım hatasında elektrik devresinin aşırı akım koruma aygıtları ile açılmasını sağlamak için, gerilim altında olmayan iletken tesis bölümlerinin topraklayıcılara ya da topraklanmış bölümlere doğrudan doğruya bağlanmasıdır. Koruma topraklamasının amacı, insanları ve diğer canlıları tehlikeli dokunma ve adım gerilimlerine karşı korumak için gerilim altında olmayan iletken tesis bölümlerinde meydana gelebilecek yüksek dokunma geriliminin sürekli olarak kalmasının önlemektir.
Koruma topraklaması, anılan tesis bölümleri topraklayıcılara ya da topraklanmış bölümlere bağlanarak yapılır.
