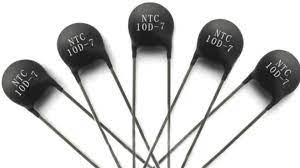

Termistörler, bir çeşit direnç ve sensördür. En önemli özelliği ise ısı etkisi ile direncinin değişmesidir. Sabit değerli direnç olmayıp değişken değerli direnç grubuna girer. Termistörler, yarı iletken malzemeden yapılırlar. Disk, çubuk, boncuk şeklinde olabilir.

Termistör, Therm ısıl anlamında ve Resistor direnç anlamından türetilerek elde edilmiştir. Sıcaklıkta meydana gelen değişime göre ayar gereken devrelerde kullanılır.

Ayrıca termistörler sıcaklık ölçen veya sıcaklığa başka şekillerde tepki veren devrelerde de kullanılmaktadır. Termistörler sıcaklık değişiminin etkilerini kendiliğinden telafi ederler.

PTC Termistörü Nedir?

PTC termistörü, tipik bir sıcaklığa duyarlı yarı iletken dirençtir. Sıcaklık belirli bir sıcaklığı (Curie sıcaklığı) aştığında, direnç değeri aşağıdaki şekilde gösterildiği gibi sıcaklık yükseldikçe adım adım artar.

PTC termistörleri, kabaca polimer PTC ve seramik PTC termistörlerine bölünmüştür. Polimer PTC termistörü, organik polimerin iletken partiküllerle kullanılmasını ifade eder; seramik PTC termistörü ise esas olarak inorganik partiküllerle (baryum karbonat vb.) kullanılır.

Aralarındaki fark, ilk direncin, etki süresi ve polimer PTC termistörün, seramik PTC termistörün boyutundan önemli ölçüde farklı olması ve aynı yüksek akıma sahip olmasıdır.

Seramik PTC termistör ile karşılaştırıldığında, polimer PTC termistör daha küçük boyuta, daha düşük dirence ve daha hızlı tepkiye sahiptir.

Polimer PTC Termistörün Çalışma Prensibi

PTC malzemesi polimer ve iletken partiküllerden oluşur. Özel işlemden sonra, iletken partiküller polimerde zincir benzeri bir iletken yol oluşturur. Normal çalışma akımı geçtiğinde (Sıcaklık veya bileşen normal bir ortamda olduğunda), PTC termistörü düşük direnç durumundadır; Devrede anormal bir aşırı akım olduğunda (ortam sıcaklığı yükseldiğinde), büyük akımın ürettiği ısı, polimerin hızla genişlemesine ve kesilmesine neden olur.

İletken parçacıkların oluşturduğu iletken yol, PTC termistörü yüksek direnç durumundadır; Devredeki aşırı akım (aşırı sıcaklık durumu) kaybolduğunda, polimer soğur ve hacim normale döner ve iletken parçacıklar iletken yolu ve PTC termistörünü yeniden oluşturur.

Direnç, ilk olarak düşük direnç durumundadır ve bu döngü tekrarlanarak cihazın işlevi tamamlanır. Unutulmamalıdır ki PTC termistör çevrim sürecini esas olarak polimerin ısıl genleşmesi ve soğuması ile büzüşerek tamamladığından, dış basınca daha duyarlıdır.

Paketleme yapılması gerekiyorsa ambalaj malzemesi seçimine dikkat edilmelidir. Ambalaj malzemesi çok sertse, termistörün genişlemesini engelleyerek termistörün normal kullanımını etkileyecektir.

Yumuşak bir sızdırmazlık malzemesi kullanılsa bile, termistörün ısı yayma performansı etkilenecektir. Model seçerken paketin ürün performansı üzerindeki etkisi tamamen dikkate alınmalıdır.

PTC Nerelerde Kullanılır?

PTC, bilgisayarlar ve çevre birimleri, ölçüm cihazları, yangın alarm ekipmanı, otomotiv elektroniği, program kontrollü anahtarlar, cep telefonu pilleri, ses ekipmanı, elektrikli fanlar gibi çeşitli elektrikli ekipmanlarda, elektronik ürünlerde, iletişim sistemi ekipmanlarında, ev aletlerinde ve endüstriyel kontrol sistemlerinde, klimalar, buzdolapları, hoparlörler, transformatörler, motorlar, mikro motorlar, pil paketleri, güç kaynakları, şarj cihazları, enerji tasarruflu lambalar, elektronik balastlar, halojen lambalar vb. yerlerde yaygın olarak kullanılmaktadır.

---
