Sıcaklık Sensörleri
Termokupl

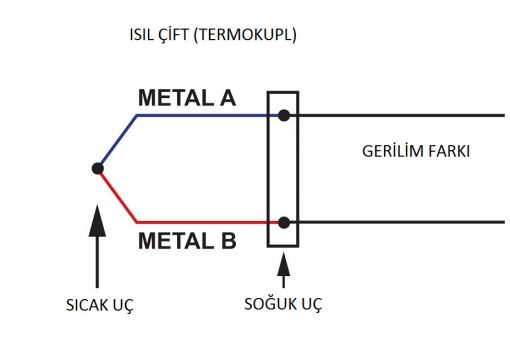

Bir diğer adı da ısıl çift demektir.Isıl çiftler sık kullanılan sıcaklık ölçüm sensörleridir. Birbirinden farklı iki iletkenin basitçe bir araya getirilmesi ile oluşur. İki iletkenin birleşim noktasına sıcak uç, açık kalan uçları tarafına da soğuk uç veya referans uç denir. Sıcak uç, ısıtılan ya da kaynatılan uçtur; soğuk uç ise referans noktası olması için sabit bir sıcaklıkta tutulan uçtur. (Genellikle 0º derecede tutulur.)
Sıcak uç ısıtıldığında “Seebeck Etkisi” gereğince hareketlenen elektronların soğuk uç tarafına hareket etmesi ile sıcak uç ile soğuk uç arasında mV mertebesinde gerilim farkı meydana gelir. Meydana gelen gerilim farkı sıcak uç sıcaklığına bağlı olarak değişir. 200ºC’de oluşan mV değeri, ısıl çiftin sıcak noktası 200º C ve soğuk noktası 0º C iken aldığı değerdir.

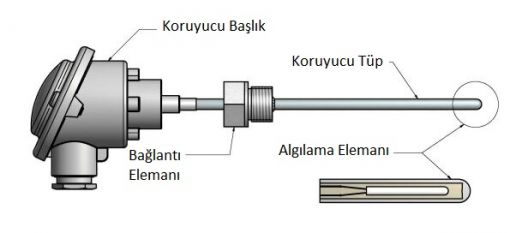

Isıl çiftler -200ºC ile 2000ºC sıcaklık aralıklarında ölçüm yapabilir. Kullanıldıkları ölçüm ortamına göre; sensörün fiziksel etkilere ve zararlara maruz kalmaması için özel kaplamalar ve koruma kılıfları kullanılır. Genel olarak metal (1.4841 alaşımı) ve seramik (KER 530, KER 610, KER 799) kılıfları tercih edilir.
PT100 Sıcaklık Sensörü
PT100 (Platinum 100 ohm) termometreler, bir çeşit direnç termometresidir. Bu tip termometreler, bir direnç termometresi olarak çalışırlar ve bir platinum direnç teli kullanırlar. PT100 termometreler, sıklıkla metal yüzeylerin sıcaklığını ölçmek için kullanılır ve yüksek hassasiyet ve doğruluk sağlar. Endüstride ısı algılamak için PT100 ısı sensörleri yoğun olarak kullanılmaktadır.
PT100 termometreler, standart bir direnç termometresi gibi çalışır. Ölçülen sıcaklık, termometrenin platinum direnç telinde meydana gelen sıcaklık değişikliğine göre değişir ve bu değişiklik bir ölçüm devresinde ölçülür. PT100 termometreler, genellikle 4 hücreli bir ölçüm devresi kullanır ve bu devre, termometrenin platinum direnç telinin ölçülen sıcaklıkta direncini ölçer. Ölçülen direncin değeri, termometrenin sıcaklık aralığına göre çevrilir ve sonuç bir sıcaklık değeri olarak gösterilir.
PT100 termometreler, yüksek hassasiyet ve doğruluk sağladıkları için çok yaygın olarak kullanılır. Ayrıca, genellikle yüksek sıcaklık aralıklarında çalışabilir ve yüksek çalışma sıcaklıklarına dayanıklıdır. Bu nedenle, endüstriyel uygulamalar, enerji üretimi ve sıhhi tesisat gibi alanlarda sıklıkla kullanılır.
Bu dirençli termometreler endüstride yaygın olarak kullanılmaktadır çünkü çok fazla avantajı vardır. Pt100 dirençli termometrelerin avantajlarından en önemlisi, sıcaklık aralığının çok geniş olmasıdır, +850°C ile -200°C arasında değişen aralıktaki sıcaklık ölçümlerini gerçekleştirebilir. PT100 probların avantajlarından bir diğeri ise yüksek doğruluk derecesine sahip olmasıdır.
Pt100 sensörleri sıcaklığa dayanıklı platinden yapılmış elektronik bileşenlerdir, bir üretim döngüsü sırasında sıcaklığın ve herhangi bir değişikliğin izlenmesinin gerekli olduğu laboratuvarlarda veya endüstrilerde kullanılırlar. Bu nedenle, çalışma oturumlarında ödün vermemek için bu ürünlerin hassasiyetinin ne kadar önemli olduğu hemen anlaşılır.
Pt100 Transmitter
Pt100 sıcaklık sensöründen aldığı bilgiyi, 4-20 mA, 2-Telli doğrusal akım çıkışı olarak vermektedir. Kullanıcı istediği skalayı kolaylıkla ve çok çabuk bir şekilde DIP anahtar aracılığı ile ayarlayabilir. ‘Sıfır’ değeri, -50 ila +50 ˚C arasında ve ‘Aralık’ (span) değeri ise 50 ila 650 ˚C değerleri arasında programlanabilir.
