Simülasyon ve Yazılım
:
Simülasyon, teknolojik gelişmelerin baş döndürücü bir hızla devam ettiği günümüzde önemi gittikçe
artan bir konudur. Simülasyon, gerçek bir sistemi temsil eden modelin oluşturulması işlemidir. Bilgisayarda simülasyon ise gerçek hayattaki olayların bilgisayar ortamına aktarılması işlemidir.
Elektronik Devre Çizimi ve Baskı Devre Programı görsel olarak elektronik devrelerin simülasyonunu
yapabilen yetenekli bir devre çizimi, simülasyonu, animasyonu ve PCB (Elektronik Baskı Devre) çizimi
programıdır. Klasik workbenchlerden en önemli farkı mikroişlemcilere yüklenen HEX dosyalarını da
çalıştırabilmesidir. Elektronik Devre Çizimi ve Baskı Devre Programı gün geçtikçe genişleyen bir model
kütüphanesine sahiptir. Elektronik Devre Çizimi ve Baskı Devre Programı sanal bir laboratuvardır. Her türlü elektrik/elektronik devre şemasını Elektronik Devre Çizimi ve Baskı Devre Programı yardımıyla bilgisayar ortamında deneyebilirsiniz. Devredeki elemanların değerlerini değiştirip yeniden çalıştırır ve sonucu gözlemleyebilirsiniz. Bu program, binlerce elektronik eleman içeren devre tasarımlarının üretiminde bile kullanılabilmektedir. Elektriksel hata raporu hazırlayabilmekte, malzeme listesini çok düzenli bir şekilde verebilmektedir.

Elektronik devre çizimi ve simülasyonu (ISIS) programı, Proteus yazılımının alt programıdır. Önceki

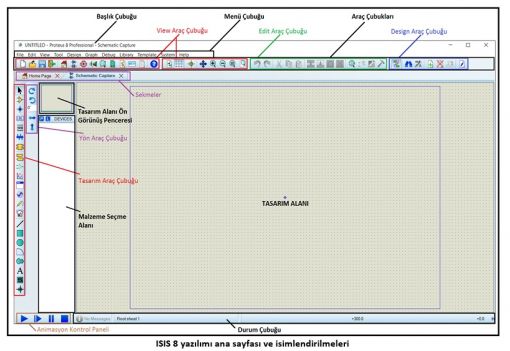

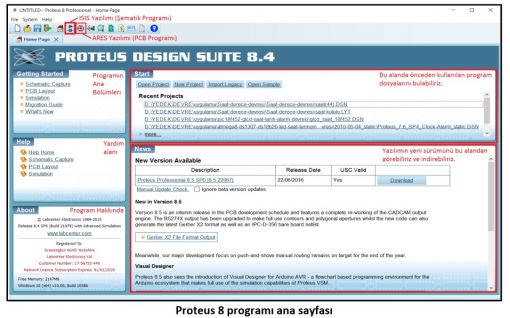

sürümlerde bunlar ayrı iken sürüm yükseldikçe bunlar Proteus programı içerisinde birleştirilmiş ve bu ana ekran üzerinden ulaşılmaktadır. Şekilde ISIS programının ana menüsü görülmektedir.

Programda belli başlı araç çubukları şunlardır
:
Başlık araç çubuğu
Menü araç çubuğu
 File menüsü
 Edit menüsü
 View menüsü
 Tool menüsü
 Design menüsü
 Graph menüsü
 Debug menüsü
 Library menüsü
 Template menüsü
 System menüsü
 Help menüsü
Araç çubukları
 View araç çubuğu
 Edit araç çubuğu
 Design araç çubuğu
 Tasarım araç çubuğu
 Yön araç çubuğu
 Animasyon araç çubuğu
Durum çubuğu
Tasarım alanı
Tasarım alanı ön görünüş penceresi
Kütüphane alanı (malzeme seçme alanı)
Sekme alanı

MENÜLER

1- File menüsü

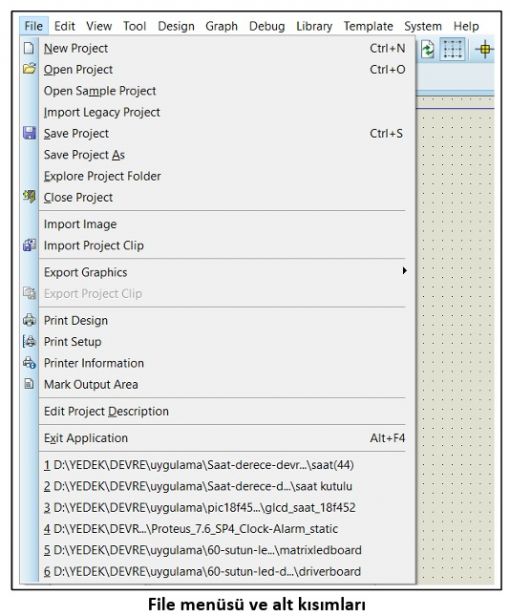

1. Dosyaları ilgilendiren menüdür. File menüsünde dosyalarla ilgili komutlar yer alır. Çalışma alanında File menüsüne tıklandığında şekildeki pencere ekrana gelir.

2. Edit menüsü
:

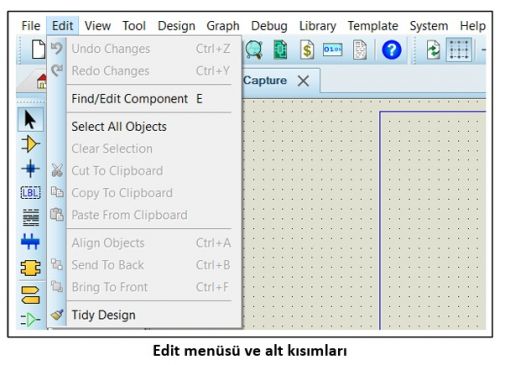

Bu seçenek ISIS programında düzenleme ve değişiklik yapmak için kullanılır. Tasarım alanındaki
çalışmamız ile ilgili kopyalama, kesme ve yapıştırma gibi işlemleri yapmamızı sağlar ve şekilde görülmektedir.

3. View menüsü
:

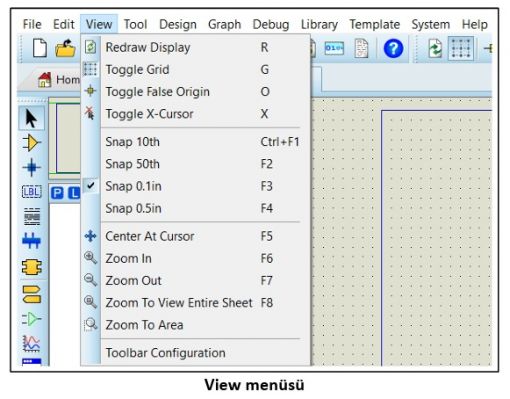

Programın ekran görüntüsünü ayarlamak için kullanılan kısımdır. Şekilde görüntüsü görülmektedir.

4. Tool menüsü
:

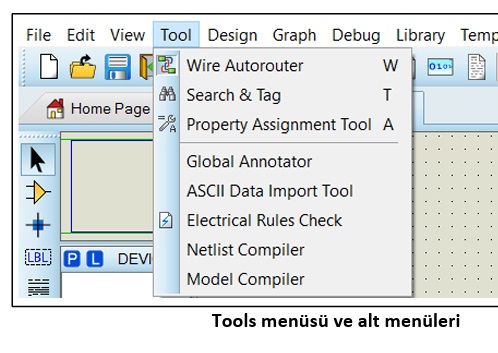

Tools, araçlar anlamı taşır. Bu menü; programda ek araçlar yaratır, bu araçlarla düzenleme yapılır.

5. Design menüsü
:

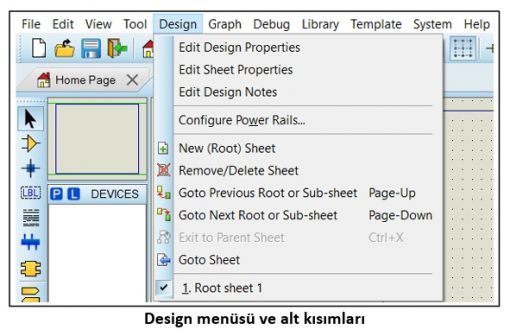

Bu menü tasarım alanının düzenlenmesi ile (başlık, doküman numarası, revizyon, yeni tasarım alanı
oluşturma, var olan tasarım alanını silme, tasarım alanları arası geçiş vb.) ilgili işlemleri yapmak için kullanılır.

6. Graph menüsü
:

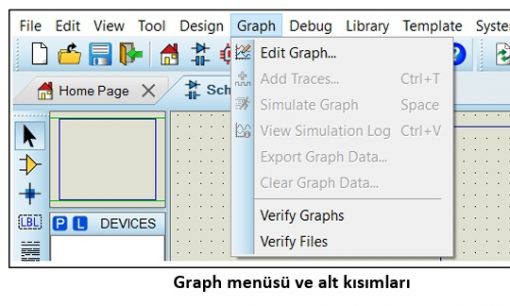

Tasarım alanında bulunan çalışmamıza grafik eklemek, var olan grafiği düzenlemek vb. gibi işlemleri bu menü yardımıyla gerçekleştirebilirsiniz.

7. Debug menüsü
:

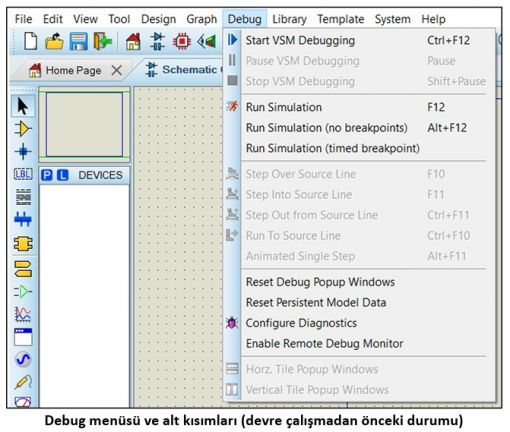

Tasarım alanında bulunan devrenin çalışması, durdurulması, adım adım çalıştırılması vb. gibi işlemlerin yapılabilmesi için kullanılır. Bu menü iki durumda incelenmelidir. Bu iki durumdan birincisi; tasarım alanında bulunan devrenin çalıştırılmadan önceki durumu, ikinci durum ise; tasarım alanında bulunan devrenin çalıştırıldıktan sonraki durumudur. Bu menü genellikle mikrodenetleyici tabanlı devre simülasyonlarında kullanılmaktadır.

8. Library menüsü
:

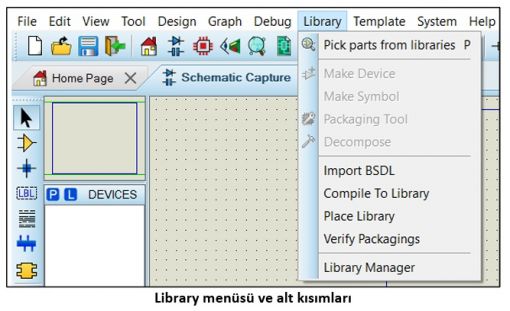

Library, kelime anlamı olarak kütüphane demektir. Eleman çağırma, eleman oluşturma, kütüphaneyi
düzenleme gibi kütüphane ile ilgili işlemleri yapmamızı sağlar.

9. Template menüsü
:

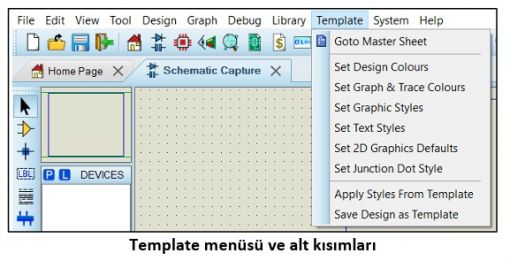

Bu menü, tasarım alanının ve tasarım alanında bulunan ızgaranın, yolların, grafiklerin, şasenin,
kutuların, yazıların rengini, yazıların yazı tipi ile büyüklüğünü, yolların kalınlığını vb. işlemleri yapar.

10. System menüsü
:

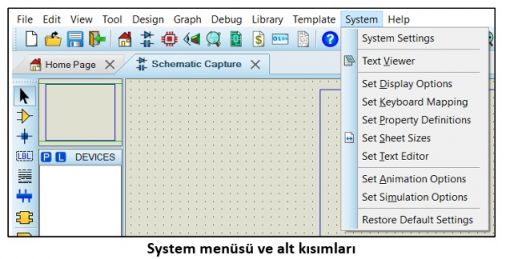

Bu menü ISIS ortamının sistem (animasyon, simülasyon, editör, sayfa, kısayol tuşu, vb. gibi) ayarlarını
yapmak için kullanılır.

11. Help menüsü
:

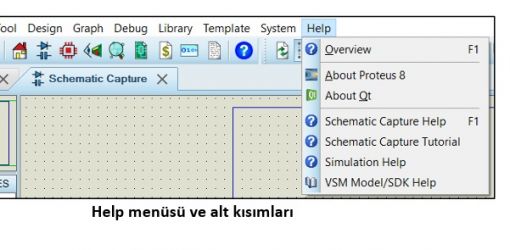

Proteus programı hakkında öğrenmek istediğiniz her şey bu menü altındadır. Kısayol tuşu “F1” idir.

---
