Devrenin Bağlantı Şeması :

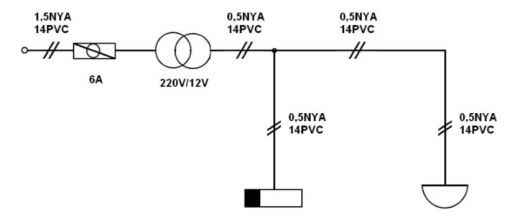

Kapalı Şema:

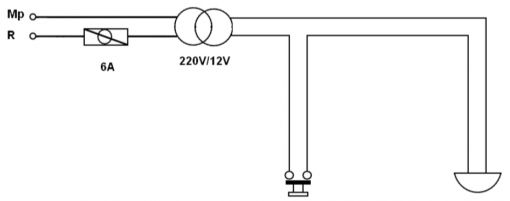

Açık Şema:

Devrede Kullanılan Elemanlar

• Sigorta 6A W-otomat 1 Adet
• Trafo 220/12V 5W. 1 Adet
• Buton sıva üstü veya sıva altı 1 Adet
• Zil elektromekanik veya elektronik 1 Adet
• İletken tel 0,5 NYA (Zil teli) 10 metre
• Buat sıva üstü veya sıva altı 1 Adet
• Elektrik bandı 1 Adet
• Dirsek 14PVC 1 Adet
• Kroşe metal veya çivili 10 Adet
• Fiş topraksız 1 Adet
• Uzatma kablosu 2×0,75 NYA ve fişli 2 metre



Devrenin Çalışma Prensibi

Bir buton ile zil tesisatı genellikle tek katlı konutlarda, bir yerden bir kişinin çağrılmasında kullanılır. Çağırma ve bildirim tesislerinin temelini teşkil eder. Buton basıldığında zil çalar, bırakıldığında zil çalmaz.

---
