Devrenin bağlantı şeması:

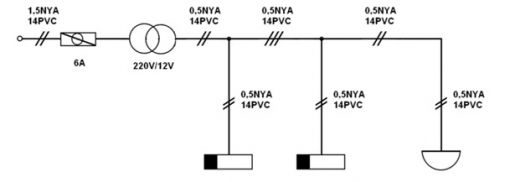

Kapalı Şema:

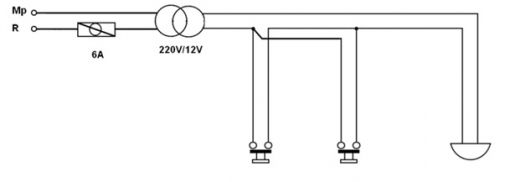

Açık Şema:

Devrede Kullanılan Elemanlar

• Sigorta 6A W-otomat 1 Adet
• Trafo 220/12V 5W. 1 Adet
• Buton sıva üstü veya sıva altı 2 Adet
• Zil elektromekanik veya elektronik 1 Adet
• İletken tel 0,5 NYA (zil teli) 10 metre
• Buat sıva üstü veya sıva altı 2 Adet
• Elektrik bandı 1 Adet
• Dirsek 14PVC 1 Adet
• Kroşe metal veya çivili 10 Adet
• Fiş topraksız 1 Adet
• Uzatma kablosu 2×0,75 NYA ve fişli 2 metre

Devrenin Çalışma Prensibi

İki buton bir zil tesisatı uygulama devresinde, iki buton birbirine paralel bağlanmıştır. Bu şekilde butonlar birbirinin işlevini yapabilirler. Her iki butona da basıldığında zil çalar. Bu uygulama apartmanlardaki cümle kapı ve ev girişindeki zil için kullanılır.

---
