Devrenin bağlantı şeması:

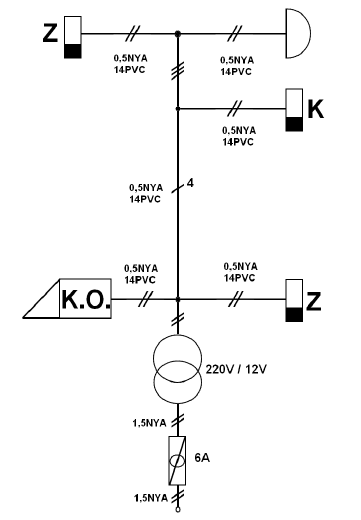

Kapalı şema:

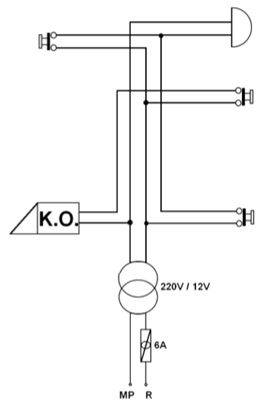

Açık şema:

Malzemeler:

1. Kapı otomatiği
2. Zil paneli
3. Zil düğmeleri (dairelerin kapılarına monte edilen)
4. Kablo ve bağlantı aksesuarları
5. Lehimleme ekipmanı (isteğe bağlı)

İŞLEM BASAMAKLARI:

1. 1. Devre bir kat bir daireli olduğuna göre binanın girişi ve üstünde bir kat var demektir. Tesisatı döşerken buna dikkat etmeliyiz. Plançeteyi dikey olarak tutmalıyız.
2. Devre şemasına göre elemanları seçiniz, plançete üzerinde buton, zil ve kapı otomatiği yerlerini belirleyiniz.
3. Plançetede borular döşenmemişse kapalı şemaya uygun olarak boruları döşeyiniz(kroşelerle).
4. Plançete üzerindeki borular içerisinden, açık şemaya uygun olarak iletkenleri geçiriniz, iletkenleri lüzumsuz yere kesmeyiniz.
5. Buat içerisinde klemens kullanarak veya tekniğine uygun olarak ek alınız ve ek yerini yalıtınız.
6. Buton, zil ve kapı otomatiğini yerine ağaç vidası ile monte ediniz.
7. İletkenlerin uçlarını soyarak buton, zil ve kapı otomatiğini bağlayınız ve devreye enerji vererek çalıştırınız.
8. Kapı otomatiği zincirli tip ise gergi ayarını yapınız.
9. Kesinlikle enerji altında çalışmayınız.
10. İş güvenliği tedbirlerine uyunuz.
11. El aletlerini kullanırken çok dikkat ediniz.

---
