Devrenin bağlantı şeması:

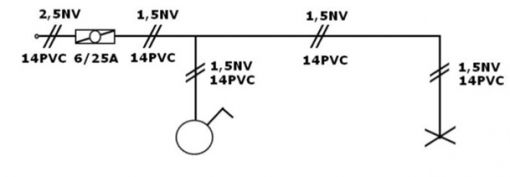

Kapalı şema:

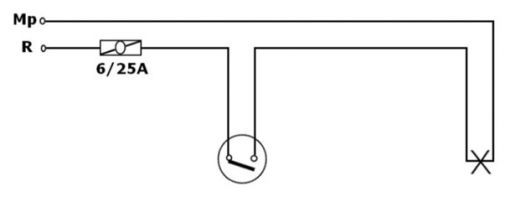

Açık Şema:

Devrede Kullanılan Elemanlar

• 1 adet adi anahtar (sıva üstü veya sıva altı)
• 1 adet duy (duvar veya tavan tipi)
• 1 adet lamba (akkor telli 25W ~ 100W)
• 2 adet klemens (1,5’lik)
• 1 adet sigorta 10A W-otomat
• 2 metre iletken tel (1,5 NYA)
• 1 adet elektrik bandı



Devrenin Bağlantı Şeması

Devre seri bağlanmış anahtar ve lambadan oluşmuştur. Girişteki seri sigorta kısa devre durumunda devreyi açar, tesisatın zarar görmesini önler. Anahtar kapatıldığında devreden geçen akım lambanın ışık vermesini sağlar.



---
