Devrenin bağlantı şeması:

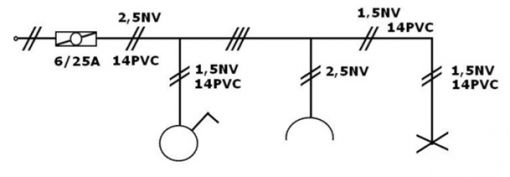

Kapalı şema:

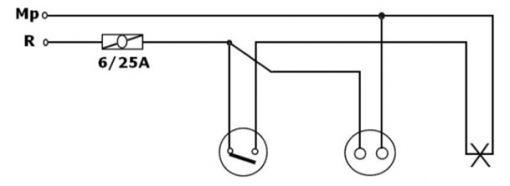

Açık Şema:

Devrede Kullanılan Elemanlar

• 1 adet adi anahtar (sıva üstü veya sıva altı)
• 1 adet duy (duvar veya tavan tipi)
• 1 adet lamba (akkor telli 25W ~ 100W)
• 1 adet priz (sıva üstü veya sıva altı)
• 4 adet klemens (2,5’lik)
• 1 adet sigorta (10A W-Otomat)
• 2 metre iletken tel (1,5 NYA)
• 2 metre iletken tel (2,5 NYA)
• 1 adet elektrik bandı

Devrenin Çalışma Prensibi

Adi anahtar tesisatı önceki uygulama ile aynıdır. Bu tesisatta fazladan bir priz bağlantısı yapılmıştır. Priz bağlantısı yapılmıştır. Priz bağlantısı yapılırken dikkat edilecek husus priz uçlarının doğrudan faz ve nötr bağlanmasının yapılmasıdır.

---
