Devrenin bağlantı şeması:

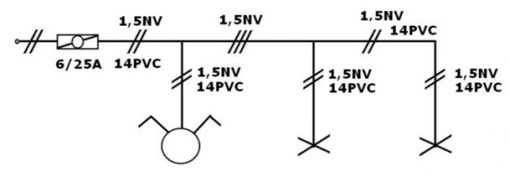

Kapalı şema:

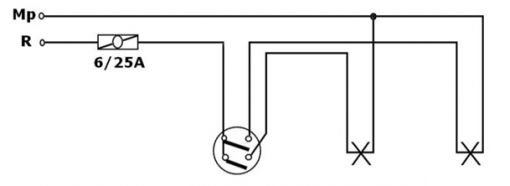

Açık şema:

Devrede Kullanılan Elemanlar

• 1 adet komütatör anahtar (sıva üstü veya sıva altı)
• 2 adet duy (duvar veya tavan tipi)
• 2 adet lamba (akkor telli 25W ~ 100W)
• 4 adet klemens (1,5’lik)
• 1 adet sigorta (10A. W-Otomat)
• 3 metre iletken tel 1,5 NYA
• 1 adet elektrik bandı

Devrenin Çalışa Prensibi

Komütatör iki adi anahtarın tümleşik halidir. İki lambayı bağımsız olarak kontrol etmeye yarar.Ortak uç ve iki ayrı çıkış olmak üzere üç bağlantı ucu bulunur. Faz ortak uca girer iki ayrı çıkıştan lambalara bağlantı yapılır. Lambaların çıkışı nötr bağlanır.

---
