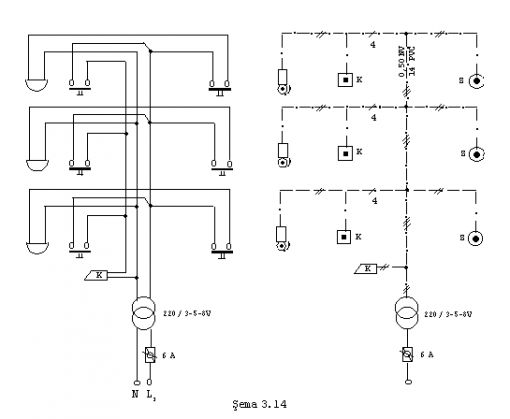

Devrenin bağlantı şeması:

İŞLEM BASAMAKLARI:

1. Devrede kullanacağınız araç, gereç ve malzemeleri takımhaneden adınızı yazdırarak teslim alınız.
2. Plânçete üzerinde zil ve butonların yerleri ile hangi buat ve boruları kullanacağınızı tespit ediniz.
3. Açık şemaya uygun olarak iletkenleri borular içerisine döşeyiniz.
4. Buatlar içerisinde gerekli eklemeleri yapınız ve yalıtınız.
5. Butonları, zilleri ve butoniyeri uygun ağaç vidası ile yerlerine monte ediniz.
6. İletkenlerin uçlarını soyarak zil, buton ve butoniyer klemenslerine bağlayınız.
7. Devreyi kontrol ediniz ve buat kapaklarını kapatarak, öğretmeniniz denetiminde devreye enerji veriniz.
8. Zilleri kat butonlarından ve butoniyerden çalıştırarak işinizi teslim ediniz.
9. Devreyi sökerek elemanları takımhaneye tam ve sağlam olarak teslim ediniz.
10. Plânçete önünü temizleyerek iletken ve vidaları dolabınıza kaldırınız.

DEĞERLENDİRME ÇALIŞMALARI:

1. Cümle kapısında bulunan butoniyerde 1. kat butonuna basıldığında 3. kat zili, 3. kat butonuna basıldığında ise 1. kat zili çalıyorsa arıza ne olabilir?
2. Butoniyerdeki bütün butonlara basıldığı hâlde zillerin hiçbiri çalmıyorsa arıza nedir?

Üç katlı, üç daireli bir apartmanda zil tesisatı kurulumu oldukça yaygındır. Bu sistem, binanın girişindeki ana kapıyı kontrol etmek ve ziyaretçilerin içeri alınmasını sağlamak için kullanılır.

Malzemeler:

1. Zil paneli
2. Zil düğmeleri (her dairenin kapısına monte edilen)
3. Kablo ve bağlantı aksesuarları
4. Lehimleme ekipmanı (isteğe bağlı)
