Devrenin bağlantı şeması:

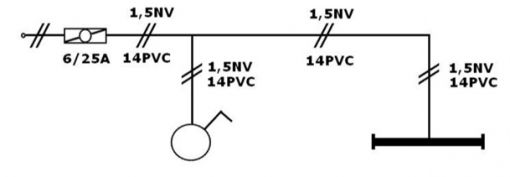

Kapalı şema:

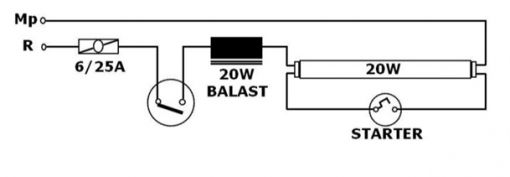

Açık şema:

Devrede Kullanılan Elemanlar

• 1 çift adi anahtar (sıva üstü veya sıva altı)
• 1 adet balast (20W veya 40W bobinli)
• 1 adet starter (20W veya 40W)
• 2 adet soket (çubuk floresan için)
• 2 adet klemens (1,5’lik)
• 1 adet floresan lamba (20W veya 40W)
• 1 adet sigorta (10A. W-Otomat)
• 3 metre iletken tel (1,5 NYA)
• 1 adet elektrik bandı

Devrenin Çalışma Prensibi

Floresan lambaların düşük güçle yüksek ışık vermesi ve ısınmaması, ışık dağılımının düzenli ve ömürlerinin uzun olması nedeniyle tercih edilir. Floresan lamba tesisatında, floresan, balast ve starter kullanılır.

Floresan lamba, cam borudan yapılmıştır, içerisindeki hava boşaltılarak argon gazı doldurulmuş ve ayrıca içerisine az miktarda cıva konulmuş lambalardır. İki ucunda tungstenden yapılmış flaman bulunur. Simit, çubuk vb. şeklinde imal edilirler.

---
